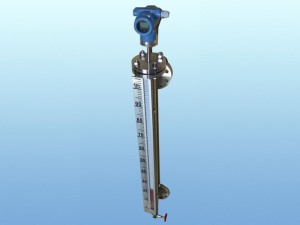

磁翻板液位计是根据磁学原理、阿基米德(浮力定律)等原理，巧妙地结合机械传动的特点研制的一种专门用于液位测量的装置。
磁翻板液位计的空腔，用于装浮球，我们称之为主管或壳体，磁翻板液位计与容器通过法兰或其他接口形成接头；这样，空腔内的液面与容器内的液面处于同一高度，所以空腔内的浮球会随着容器内液面的升降而升降；这个时候我们看不到液位，所以在腔体外面安装了转柱显示器，因为我们在制造浮球的时候在浮球的浸没液体和漂浮部分的连接处安装了磁钢。当它和浮球随液面升降时，它的磁性通过外壳传递给转柱显示器，推动磁性转柱转动180度；因为磁性翻转柱是由红白两个半圆柱体组成的圆柱体，翻转柱显示器面向外的那一个转180°后颜色会发生变化，两种颜色的交界处就是液面的高度。
磁翻板液位计的竖管有磁性浮球，管的两侧排列着许多小磁体。当水位变化时，带动浮球上下运动，磁性体因磁性作用而翻转，在磁性体两侧涂上不同颜色，显示水位。磁性翻板液位计使用可靠，显示直观。但在使用绿红磁铁时，如工厂照明和光线昏暗的普通白炽灯，观察不够清晰。另外，有些厂的产品使用一段时间后会卡。所以，注意定期清洗。常见的有白色红色，绿色红色等等。但严格来说，磁翻板水位计并不直接显示汽包水位，所以并不常用，在热水锅炉等压力温度较低的锅炉中使用是可以接受的。也属于就地显示(但可以远程传输)。
磁翻板液位计的特点
1.适用于测量容器内液体介质的液位和界面。除现场指示外，还可配远程变送器、报警开关和完整的测试功能。
2.指示新颖，读数直观醒目，可根据用户需要改变观察指示器的方向。
3.测量范围大，不受储罐高度的限制。
4.指示机构与被测介质全部隔离，密封性好，可靠性高，使用有保障。
5.磁翻板液位计的结构简单，安装方便，维护方便，耐腐蚀，不需要电源，防爆。
