磁翻板液位计也可称为磁性液位计、磁性浮子液位计和磁性柱式液位计。由于磁翻板液位计具有结构简单、观察方便、不堵塞、不泄漏、安装方便、维护简单等特点，能直观地显示各种容器中被测介质的液位高度，广泛应用于石油、化工等工业领域指示和监测液位，这与其原理和优点是分不开的。下面简要分析下磁翻板液位计的原理和优点。

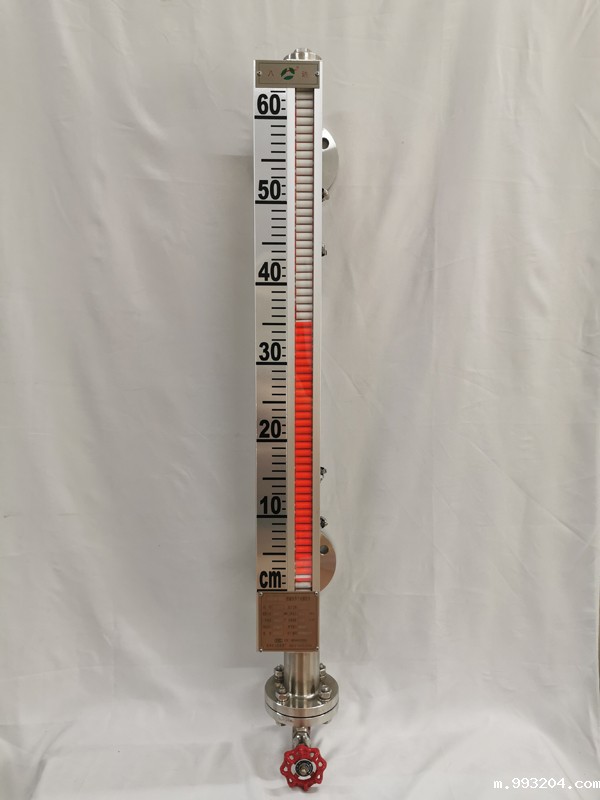

磁翻板液位计有一个装有浮球的空腔，称为主管或导管。磁翻板液位计通过法兰或其他接口与容器形成连通装置，使导管中的液位与容器中的液位处于同一高度。因此，导管中的浮球会随着容器中液位的升降而升降。为了方便查看液位，在导管外安装了立柱翻转显示器。制造浮球时，磁钢安装在浮球的浸没液体和漂浮部分的连接处。当它和浮球随液位升降时，其磁性通过导管传递给翻柱显示器，推动磁性翻柱旋转180度；因为磁性触发器是由红白两个半圆柱体组成的圆柱体，触发器转180°时颜色会发生变化，两种颜色的交界处就是液面的高度[1]。如果需要长距离的信号传输，可以加一个与磁翻柱等长的簧片开关和一个发射器。
磁翻板液位计导管的设计:
侧装式磁翻板液位计导管的设计对其长期稳定运行至关重要。关键因素有:①管径不能过小，管径与浮子间隙1cm左右；②尽量不要有内衬；③选择材质成分不低于316L的不锈钢管；④罐体排水管的直径应小于浮子的直径；⑤导管上下两端采用法兰密封，便于维护。
