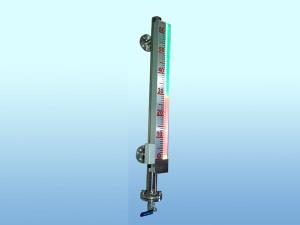

非磁性传感器管经过上下法兰与液体容器连通，在传感器管内装有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面等高，液位显现盒内感磁部件和LED双色发光管上下有序摆放，与磁场相对应的感磁部件受磁后，触发相应的电路，无水全红，满水全绿；赤色显现汽相，绿色显现液相，红绿交界处便是容器内的实际液位，液绿汽红，一目了然。
磁敏双色液位计的应用范围及特色
1、汽红水绿，显现明晰，调查视点大，可视距离远
2、本体选用优质不锈钢制作，液位计显现装置与容器内的介质不接触，无泄露，适宜于一、二、三类压力容器使用。并对内装易燃、有毒和腐蚀性介质的容器安全可靠。
3、显现量程大，设计压力高，应用范围广。
4、密封面比传统的玻璃液位计减少95%的漏点，克服了石油、化工、医药等行业压力容器与液位计衔接的跑、冒、滴、漏等薄弱环节。
5、用户如需，可1：1、1：2、1：4无变送直接远传显现液位；可配套输出4—20mA标准信号，完成液位的远传显现和容器群液位的集中监测操控；亦可完成水位主动调节、连锁维护。
磁敏双色液位计的安装步骤
1、本产品须垂直安装，很大偏差为≤3o，经过法兰与容器衔接。
2、液位计周围20cm距离内不得有铁、磁性物质。
3、将传感器与所测容器衔接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通。
4、接通电源AC220V（或AC36V），此刻液位计显现应为全红。
5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，调查液位显现，由红变绿逐个转换。
6、液位显现调整：把容器液位上升至正中，上下移动本液位计显现盒与之相符，左右移动调至便于调查的方位，然后将上下固定环拧紧，即可投入使用。
